華為服務器 RAID卡配置 SR450C-M (Avago3508)

Avago SAS3508不支持Legacy配置，支持UEFI配置；支持Legacy和UEFI啟動。

登錄管理界面（BIOS版本為V658及以上）

Avago SAS3508不支持Legacy配置，支持UEFI配置；支持Legacy和UEFI啟動。

對系統的影響

進入配置管理界面需要重啟服務器，會導致

服務器業務中斷。

操作步驟

1. 通過服務器遠程虛擬控制臺登錄服務器實時桌面。
2. 重啟服務器。
3. 重啟過程中，當出現如圖12-4所示界面時，按“Delete”，進入輸入密碼界面。 圖12-4?BIOS啟動界面
   V5系列服務器BIOS默認密碼為“Admin@9000”。
4. 輸入密碼并按“Enter”。進入如圖12-5所示界面。圖12-5?Setup Utility界面

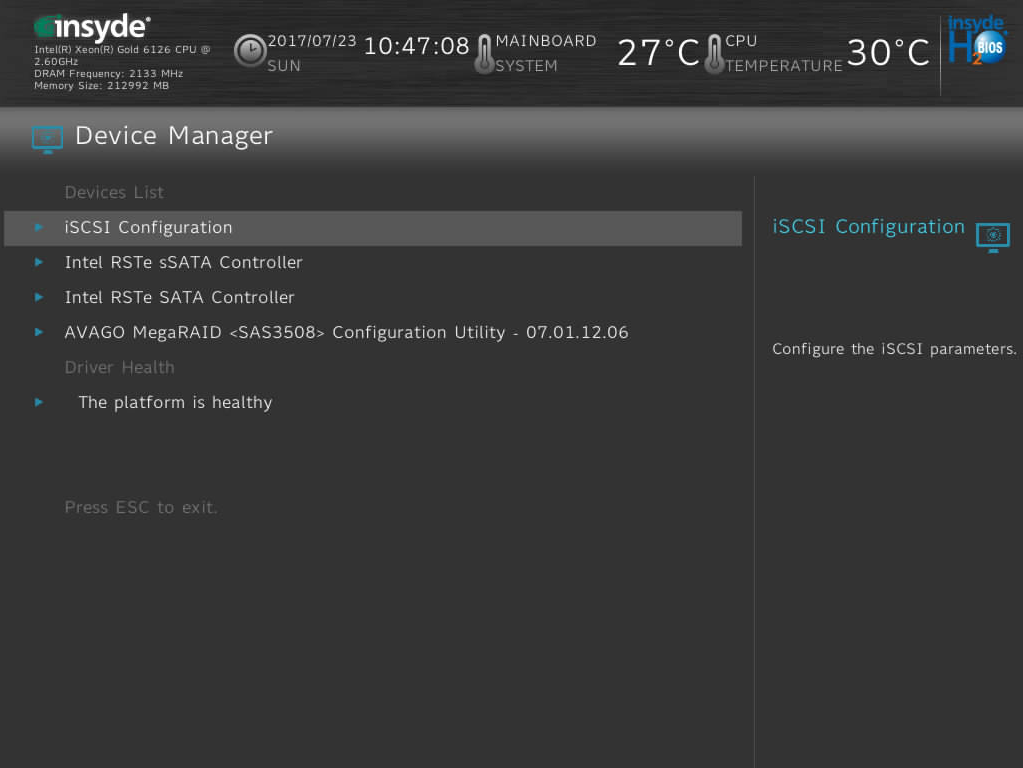

5. 選擇“Device Manager”并按“Enter”。進入如圖12-6所示界面。圖12-6?Front Page界面
   如果Device Manager界面顯示“Some drivers are not healthy”，請參見Device Manager中RAID卡狀態顯示Not Healthy進行修復。
6. 選擇“Avago MegaRAID <SAS3508> Configuration Utility”，按“Enter”。進入如圖12-7和圖12-8所示主界面，界面參數如表12-5所示。圖12-7?Avago SAS3508主界面（1）

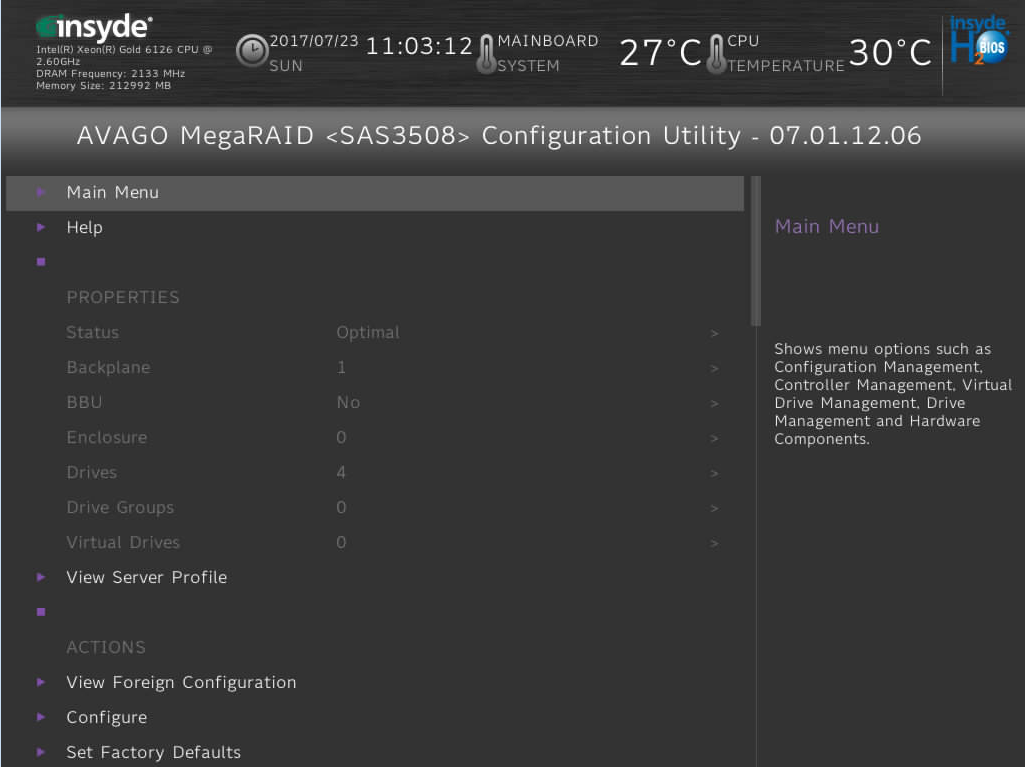

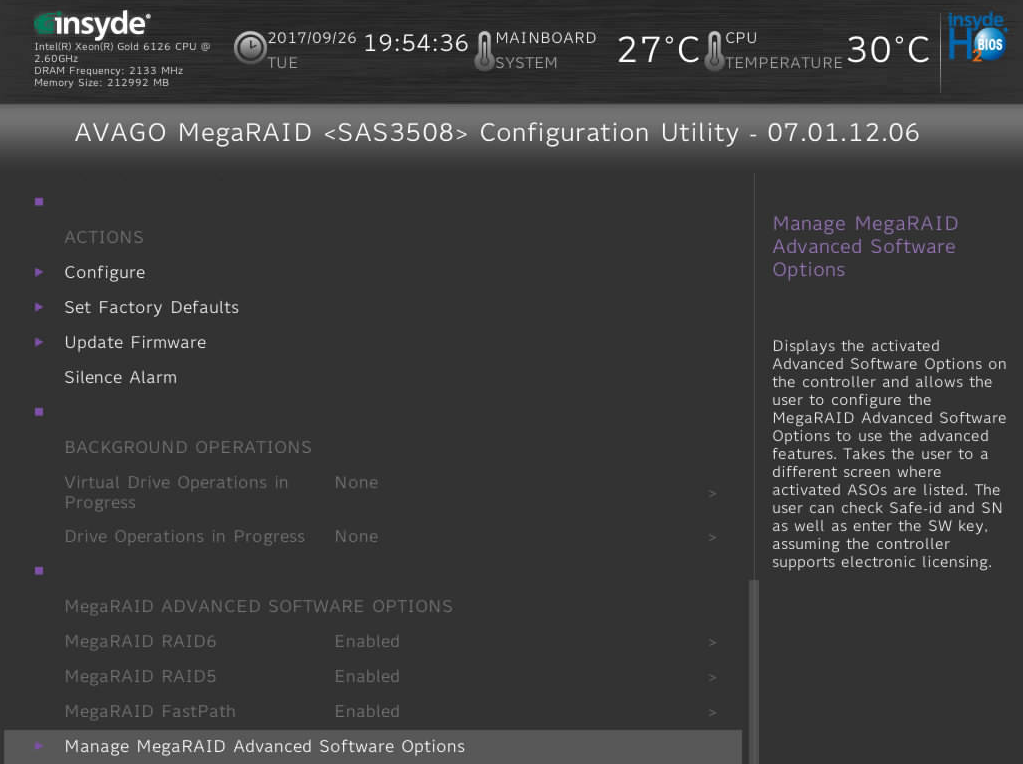

   圖12-8?Avago SAS3508主界面（2）

   表12-5?參數說明

   參數	說明
   Main Menu	RAID卡主菜單，包含了RAID卡的所有操作。
   Help	獲取幫助信息。
   Status	RAID卡當前工作狀態。
   Backplane	背板個數。
   BBU	超級電容在位情況。
   Enclosure	部件個數。
   Drives	掛載的硬盤數。
   Drive Groups	存在的磁盤組個數。
   Virtual Drives	存在的虛擬磁盤個數。
   View Server Profile	查看/管理RAID卡特性。
   View Foreign Configuration	查看/管理外部配置。
   Configure	提供刪除配置的接口。
   Set Factory Default	恢復出廠設置。
   Update Firmware	升級固件。
   Silence Alarm	板載蜂鳴器的使能狀態。 說明：Avago SAS3508未配置蜂鳴器，此項設置不起作用。
   Virtual Drive Operations in Progress	是否存在正在后臺處理的虛擬磁盤操作。
   Drive Operations in Progress	是否存在正在后臺處理的硬盤操作。
   MegaRAID xxx	高級特性的使能狀態。
   Manage MegaRAID Advanced Software Options	管理高級特性。

創建RAID 0

操作場景

• 加入到RAID組的硬盤數據將會被清除，創建RAID前請確認硬盤中無數據或數據不需要保留。
• Avago SAS3508支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD，同一RAID組必須使用同類型的硬盤，但可以使用不同容量或不同廠商的硬盤。
• 各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。

操作步驟

1. 備份硬盤數據，并登錄管理界面。具體操作方法請參見登錄管理界面（BIOS版本為V658及以上）或登錄管理界面（BIOS版本為V363及以下）。
2. 進入“Create Virtual Drive”界面。
   1. 在主界面中選擇“Main Menu”并按“Enter”。
   2. 選擇“Configuration Management”并按“Enter”。

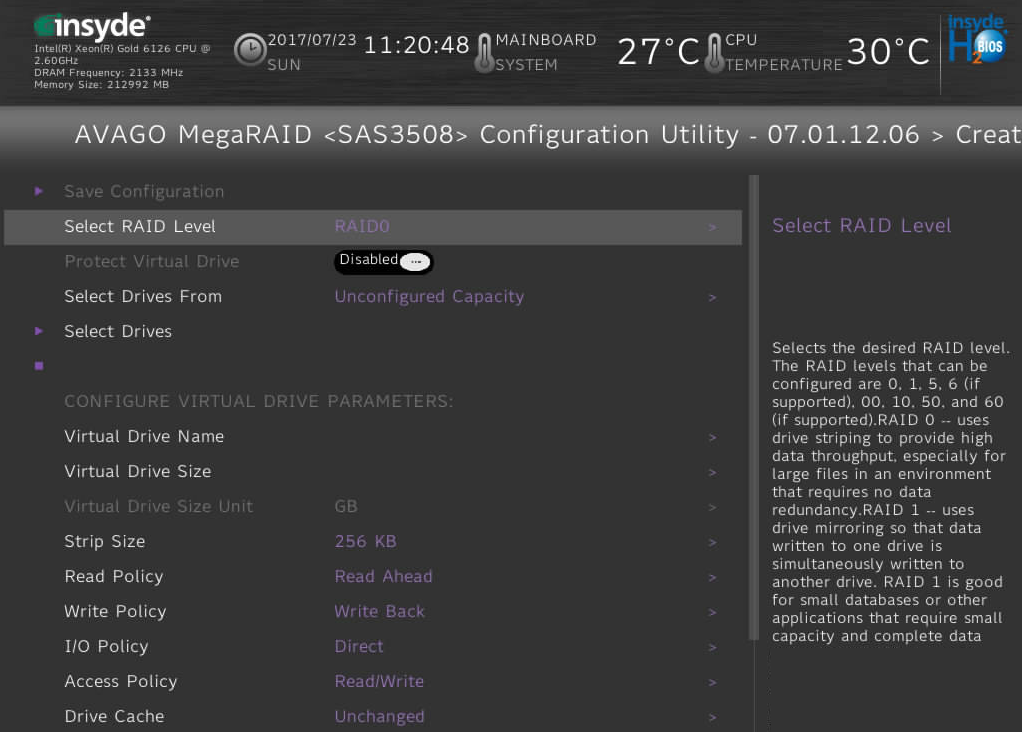

   3. 選擇“Create Virtual Drive”并按“Enter”。打開RAID配置界面，如圖12-14和圖12-15所示，參數說明如表12-7所示。圖12-14?Create Virtual Drive（1）

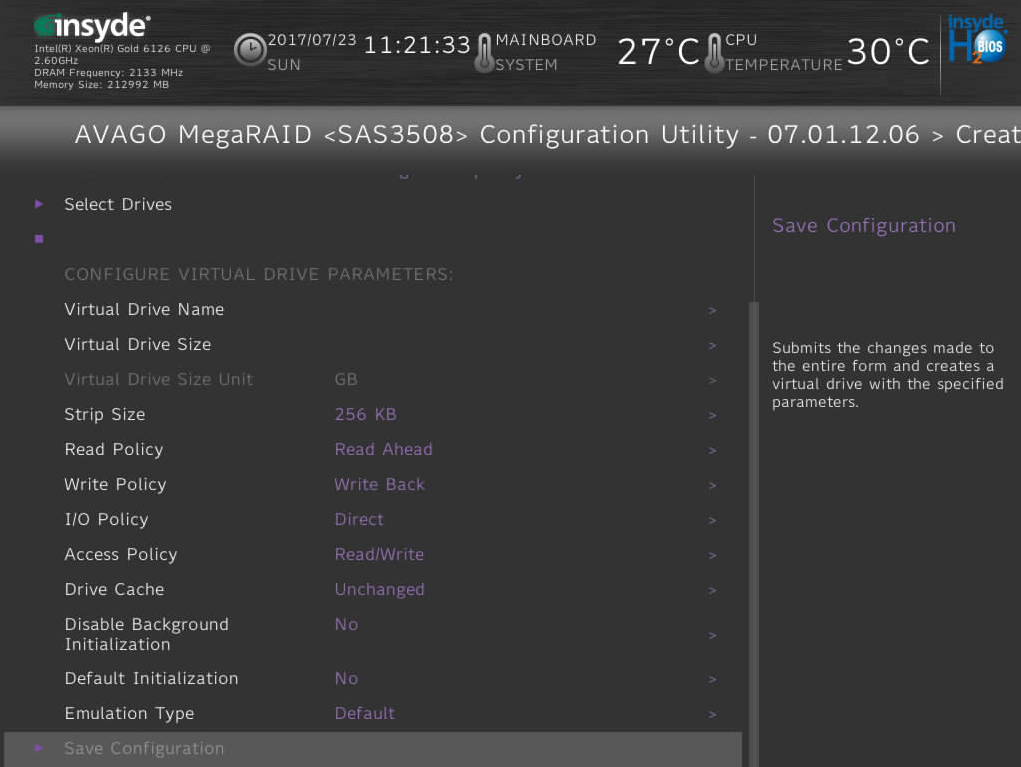

   4. 圖12-15?Create Virtual Drive（2）

      表12-7?參數說明

      參數	參數說明
      Select RAID Level	選擇RAID級別。
      Protect Virtual Drive	虛擬磁盤數據保護功能使能狀態。
      Select Drives From	虛擬磁盤成員盤來源。 成員盤來源分為： Unconfigured Capacity：未加入過虛擬磁盤的空閑硬盤。 Free Capacity：已存在的虛擬磁盤的剩余空間。
      Select Drives	選擇成員盤。
      Virtual Drive Name	虛擬磁盤名稱。
      Virtual Drive Size	虛擬磁盤的容量，默認為當前狀況下支持的最大容量。
      Virtual Drive Size Unit	容量單位。
      Strip Size	虛擬磁盤條帶大小，支持64KB、128KB、256KB、512KB、1MB等規格。
      Read Policy	虛擬磁盤的讀策略?？膳渲玫牟呗园ǎ? No Read Ahead：關閉預讀取功能。 Read Ahead：使能預讀取功能。控制器可以預讀取順序數據或預測需要即將使用到的數據并存儲在Cache中。 說明：為達到更優的硬盤性能，對于HDD（機械硬盤），建議將讀策略設置為“Read Ahead”，對于SSD（固態硬盤），建議將讀策略設置為“No Read Ahead”。
      Write Policy	虛擬磁盤的寫策略?？膳渲玫牟呗园ǎ? Write Back：當控制器Cache收到所有的傳輸數據后，將給主機返回數據傳輸完成信號。 Write Through：當磁盤子系統接收到所有傳輸數據后，控制器將給主機返回數據傳輸完成信號。 Always Write Back：在RAID卡無電容或電容損壞的情況下，強制使用“Write Back”模式。 說明：“Always Write Back”模式下，當電容不在位或在充電狀態下，RAID卡中DDR（即Cache）的寫數據將會丟失。不推薦使用該模式。
      I/O Policy	虛擬磁盤的I/O策略，應用于特殊的虛擬磁盤讀取，不影響預讀取Cache?？膳渲玫牟呗园ǎ? Direct：在讀、寫場景中的定義不同： 在讀場景中，直接從硬盤讀取數據。（“Read Policy”設置為“Read Ahead”時除外，此時讀數據經過RAID卡的Cache處理。） 在寫場景中，寫數據經過RAID卡的Cache處理。（“Write Policy”設置為“Write Through”時除外，此時寫數據不經過RAID卡的Cache處理，直接寫入硬盤。） Cached：所有讀和寫均經過RAID卡Cache處理。僅在配置CacheCade 1.1時需要設置為此參數值，其他場景不推薦。
      Access Policy	數據讀取的策略，分以下三種： Read/Write：可讀可寫。 Read Only：只讀訪問。 Blocked：禁止訪問。
      Drive Cache	物理硬盤Cache策略。可配置的狀態有： Unchanged：保持當前硬盤Cache策略。 Enable：讀寫過程中數據經過硬盤寫Cache，使寫性能提升，但當系統意外掉電時，如果沒有保護機制，數據會丟失。 Disable：讀寫過程中數據不經過硬盤寫Cache，當系統意外掉電時，數據不會丟失。
      Disable Background Initialization	使能或禁用后臺初始化功能。
      Default Initialization	默認的初始化方式，包括： No：不進行初始化。 Fast：快速初始化。 Full：完全初始化。
      Emulation Type	控制邏輯盤在OS中上報的扇區。 Default：只要成員盤中有512e類型的硬盤，扇區大小顯示為512e（4K）。如果成員盤類型中沒有512e類型的硬盤，扇區大小顯示為512n。 Disable：如果成員盤中沒有512e類型的硬盤，扇區大小顯示為512n。 Force： 即使成員盤中沒有512e類型的硬盤，扇區大小仍然顯示512e（4K）。
      Save Configuration	保存當前配置。

3. 選擇RAID級別。
   1. 通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。
   2. 在打開的列表中選擇要配置的RAID級別“RAID 0”，并按“Enter”。
4. 添加成員盤。
   1. 通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。

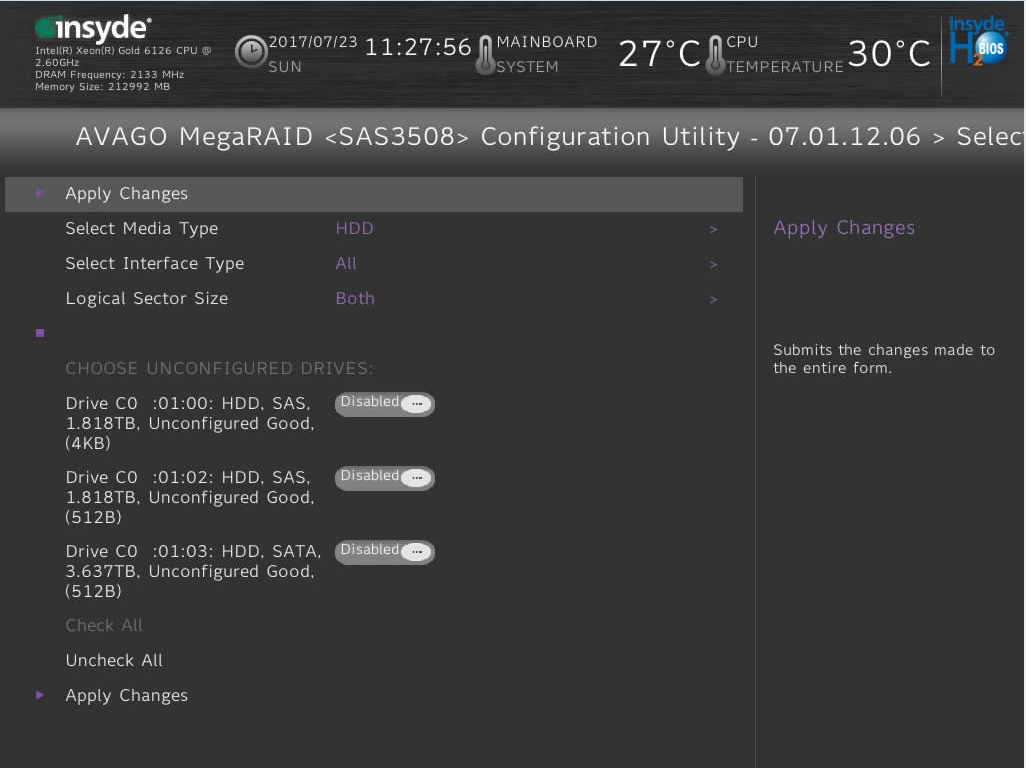

   2. 在打開的列表中選擇成員盤來源，并按“Enter”。下面以“Unconfigured Capacity”為例說明配置過程。打開添加成員盤的界面，如圖12-16所示，界面參數如表12-8所示。圖12-16?添加成員盤

      表12-8?參數說明

      參數	說明
      Select Media Type	硬盤介質類型。
      Select Interface Type	硬盤接口類型。
      Logical Sector Size	分區大小。
      Check All	選中所有硬盤。
      Uncheck All	取消所有選中的硬盤。
      Apply Changes	保存配置。

   3. 在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。
      • 硬盤狀態為“Enabled”時表示該硬盤已選擇。
      • RAID 0支持的硬盤個數為1~32。
      • 當RAID卡下面所有RAID組中的硬盤總數超過32/240（取決于RAID Key的規格）時，硬盤無法加入RAID組。
   4. 按表12-8所述配置過濾條件。
   5. 選擇“Apply Changes”并按“Enter”。提示The operation has been performed successfully。
   6. 按“Esc”返回上級界面。
5. 配置虛擬磁盤屬性。按照表12-7所述配置虛擬磁盤的其他屬性。
6. 保存配置。
   1. 選擇“Save Configuration”并按“Enter”。顯示操作確認界面。
   2. 選擇“Confirm”并按“Enter”。
   3. 選擇“Yes”并按“Enter”。提示The operation has been performed successfully。
   4. 選擇“OK”并按“Enter”完成配置。
7. 檢查配置結果。
   1. 按“ESC”返回上級界面。
   2. 選擇“Virtual Drive Management”并按“Enter”。顯示當前存在的RAID信息。

創建RAID 1

操作場景

• 加入到RAID組的硬盤數據將會被清除，創建RAID前請確認硬盤中無數據或數據不需要保留。
• Avago SAS3508支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD，同一RAID組必須使用同類型的硬盤，但可以使用不同容量或不同廠商的硬盤。
• 各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。

操作步驟

1. 備份硬盤數據，并登錄管理界面。具體操作方法請參見登錄管理界面（BIOS版本為V658及以上）或登錄管理界面（BIOS版本為V363及以下）。
2. 進入“Create Virtual Drive”界面。
   1. 在主界面中選擇“Main Menu”并按“Enter”。
   2. 選擇“Configuration Management”并按“Enter”。

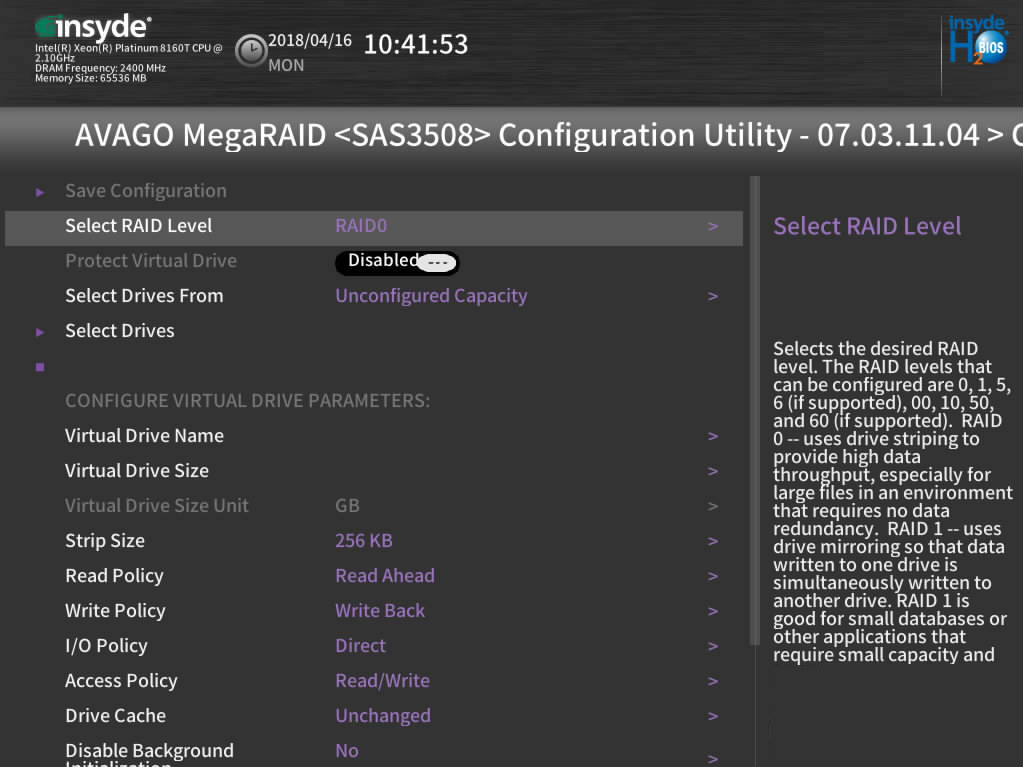

   3. 選擇“Create Virtual Drive”并按“Enter”。打開RAID配置界面，如圖12-17和圖12-18所示，參數說明如表12-9所示。圖12-17?Create Virtual Drive（1）

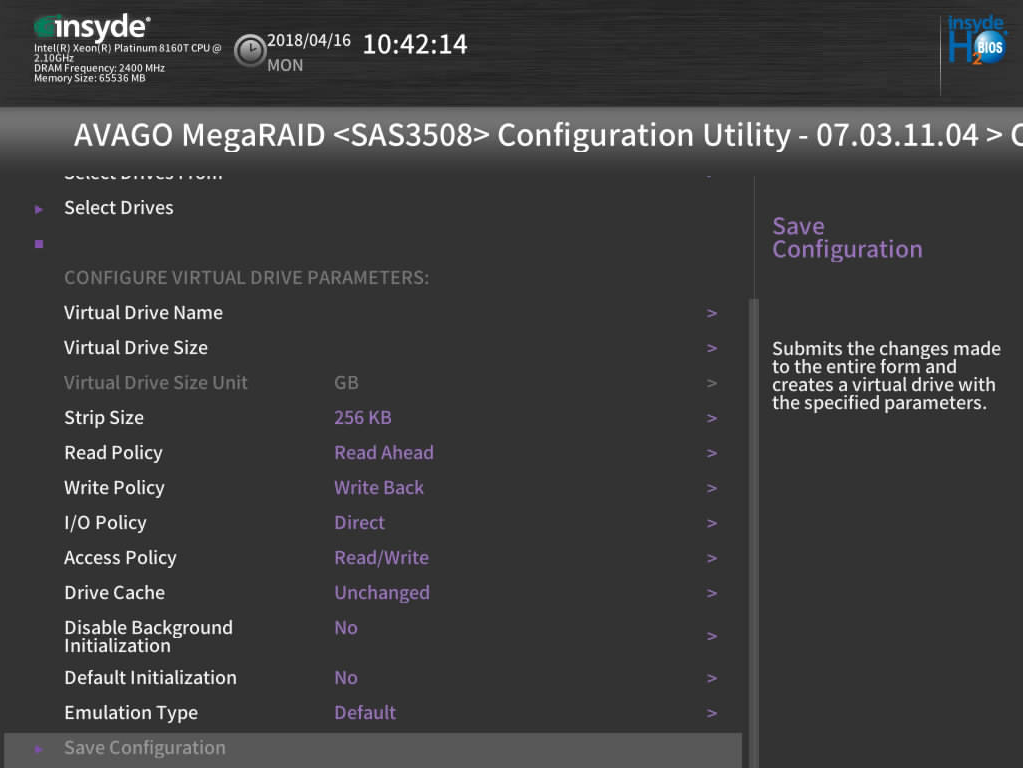

      圖12-18?Create Virtual Drive（2）

      表12-9?參數說明

      參數	參數說明
      Select RAID Level	選擇RAID級別。
      Protect Virtual Drive	虛擬磁盤數據保護功能使能狀態。
      Select Drives From	虛擬磁盤成員盤來源。 成員盤來源分為： Unconfigured Capacity：未加入過虛擬磁盤的空閑硬盤。 Free Capacity：已存在的虛擬磁盤的剩余空間。
      Select Drives	選擇成員盤。
      Virtual Drive Name	虛擬磁盤名稱。
      Virtual Drive Size	虛擬磁盤的容量，默認為當前狀況下支持的最大容量。
      Virtual Drive Size Unit	容量單位。
      Strip Size	虛擬磁盤條帶大小，支持64KB、128KB、256KB、512KB、1MB等規格。
      Read Policy	虛擬磁盤的讀策略。可配置的策略包括： No Read Ahead：關閉預讀取功能。 Read Ahead：使能預讀取功能。控制器可以預讀取順序數據或預測需要即將使用到的數據并存儲在Cache中。 說明：為達到更優的硬盤性能，對于HDD（機械硬盤），建議將讀策略設置為“Read Ahead”，對于SSD（固態硬盤），建議將讀策略設置為“No Read Ahead”。
      Write Policy	虛擬磁盤的寫策略?？膳渲玫牟呗园ǎ? Write Back：當控制器Cache收到所有的傳輸數據后，將給主機返回數據傳輸完成信號。 Write Through：當磁盤子系統接收到所有傳輸數據后，控制器將給主機返回數據傳輸完成信號。 Always Write Back：在RAID卡無電容或電容損壞的情況下，強制使用“Write Back”模式。 說明：“Always Write Back”模式下，當電容不在位或在充電狀態下，RAID卡中DDR（即Cache）的寫數據將會丟失。不推薦使用該模式。
      I/O Policy	虛擬磁盤的I/O策略，應用于特殊的虛擬磁盤讀取，不影響預讀取Cache?？膳渲玫牟呗园ǎ? Direct：在讀、寫場景中的定義不同： 在讀場景中，直接從硬盤讀取數據。（“Read Policy”設置為“Read Ahead”時除外，此時讀數據經過RAID卡的Cache處理。） 在寫場景中，寫數據經過RAID卡的Cache處理。（“Write Policy”設置為“Write Through”時除外，此時寫數據不經過RAID卡的Cache處理，直接寫入硬盤。） Cached：所有讀和寫均經過RAID卡Cache處理。僅在配置CacheCade 1.1時需要設置為此參數值，其他場景不推薦。
      Access Policy	數據讀取的策略，分以下三種： Read/Write：可讀可寫。 Read Only：只讀訪問。 Blocked：禁止訪問。
      Drive Cache	物理硬盤Cache策略?？膳渲玫臓顟B(tài)有： Unchanged：保持當前硬盤Cache策略。 Enable：讀寫過程中數據經過硬盤寫Cache，使寫性能提升，但當系統意外掉電時，如果沒有保護機制，數據會丟失。 Disable：讀寫過程中數據不經過硬盤寫Cache，當系統意外掉電時，數據不會丟失。
      Disable Background Initialization	使能或禁用后臺初始化功能。
      Default Initialization	默認的初始化方式，包括： No：不進行初始化。 Fast：快速初始化。 Full：完全初始化。
      Emulation Type	控制邏輯盤在OS中上報的扇區。 Default：只要成員盤中有512e類型的硬盤，扇區大小顯示為512e（4K）。如果成員盤類型中沒有512e類型的硬盤，扇區大小顯示為512n。 Disable：如果成員盤中沒有512e類型的硬盤，扇區大小顯示為512n。 Force： 即使成員盤中沒有512e類型的硬盤，扇區大小仍然顯示512e（4K）。
      Save Configuration	保存當前配置。

3. 選擇RAID級別。
   1. 通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。
   2. 在打開的列表中選擇要配置的RAID級別“RAID 1”，并按“Enter”。
4. 添加成員盤。
   1. 通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。

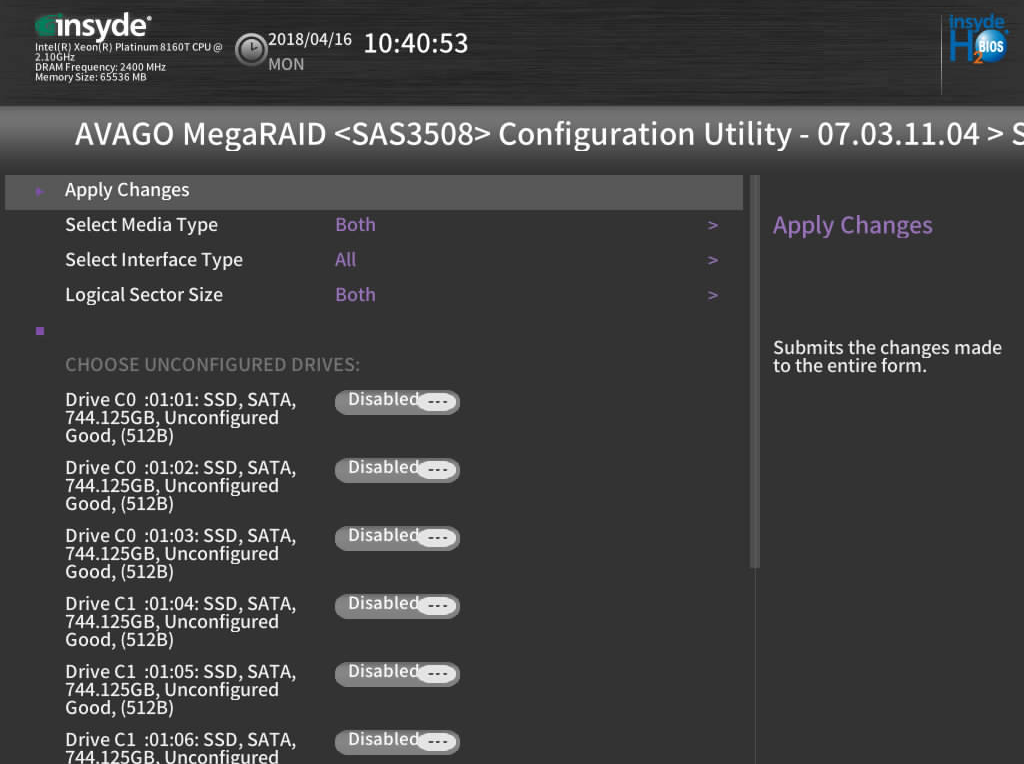

   2. 在打開的列表中選擇成員盤來源，并按“Enter”。下面以“Unconfigured Capacity”為例說明配置過程。打開添加成員盤的界面，如圖12-19所示，界面參數如表12-10所示。圖12-19?添加成員盤

      表12-10?參數說明

      參數	說明
      Select Media Type	硬盤介質類型。
      Select Interface Type	硬盤接口類型。
      Logical Sector Size	分區大小。
      Check All	選中所有硬盤。
      Uncheck All	取消所有選中的硬盤。
      Apply Changes	保存配置。

   3. 在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。
      • 硬盤狀態為“Enabled”時表示該硬盤已選擇。
      • RAID 1支持的硬盤個數為2~32（偶數）。
      • 當RAID卡下面所有RAID組中的硬盤總數超過32/240（取決于RAID Key的規格）時，硬盤無法加入RAID組。
   4. 按表12-10所述配置過濾條件。
   5. 選擇“Apply Changes”并按“Enter”。
   6. 選擇“OK”并按“Enter”完成成員盤配置。
5. 配置虛擬磁盤屬性。按照表12-9所述配置虛擬磁盤的其他屬性。
6. 保存配置。
   1. 選擇“Save Configuration”并按“Enter”。顯示操作確認界面。
   2. 選擇“Confirm”并按“Enter”。
   3. 選擇“Yes”并按“Enter”。提示The operation has been performed successfully。
   4. 選擇“OK”并按“Enter”完成配置。
7. 檢查配置結果。
   1. 按“ESC”返回上級界面。
   2. 選擇“Virtual Drive Management”并按“Enter”。顯示當前存在的RAID信息。

創建RAID 5

操作場景

• 加入到RAID組的硬盤數據將會被清除，創建RAID前請確認硬盤中無數據或數據不需要保留。
• Avago SAS3508支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD，同一RAID組必須使用同類型的硬盤，但可以使用不同容量或不同廠商的硬盤。
• 各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。

操作步驟

1. 備份硬盤數據，并登錄管理界面。具體操作方法請參見登錄管理界面（BIOS版本為V658及以上）或登錄管理界面（BIOS版本為V363及以下）。
2. 進入“Create Virtual Drive”界面。
   1. 在主界面中選擇“Main Menu”并按“Enter”。
   2. 選擇“Configuration Management”并按“Enter”。
   3. 選擇“Create Virtual Drive”并按“Enter”。打開RAID配置界面，如圖12-20和圖12-21所示，參數說明如表12-11所示。圖12-20?Create Virtual Drive（1）

      圖12-21?Create Virtual Drive（2）

      表12-11?參數說明

      參數	參數說明
      Select RAID Level	選擇RAID級別。
      Protect Virtual Drive	虛擬磁盤數據保護功能使能狀態。
      Select Drives From	虛擬磁盤成員盤來源。 成員盤來源分為： Unconfigured Capacity：未加入過虛擬磁盤的空閑硬盤。 Free Capacity：已存在的虛擬磁盤的剩余空間。
      Select Drives	選擇成員盤。
      Virtual Drive Name	虛擬磁盤名稱。
      Virtual Drive Size	虛擬磁盤的容量，默認為當前狀況下支持的最大容量。
      Virtual Drive Size Unit	容量單位。
      Strip Size	虛擬磁盤條帶大小，支持64KB、128KB、256KB、512KB、1MB等規格。
      Read Policy	虛擬磁盤的讀策略?？膳渲玫牟呗园ǎ? No Read Ahead：關閉預讀取功能。 Read Ahead：使能預讀取功能?？刂破骺梢灶A(yù)讀取順序數據或預測需要即將使用到的數據并存儲在Cache中。 說明：為達到更優的硬盤性能，對于HDD（機械硬盤），建議將讀策略設置為“Read Ahead”，對于SSD（固態硬盤），建議將讀策略設置為“No Read Ahead”。
      Write Policy	虛擬磁盤的寫策略?？膳渲玫牟呗园ǎ? Write Back：當控制器Cache收到所有的傳輸數據后，將給主機返回數據傳輸完成信號。 Write Through：當磁盤子系統接收到所有傳輸數據后，控制器將給主機返回數據傳輸完成信號。 Always Write Back：在RAID卡無電容或電容損壞的情況下，強制使用“Write Back”模式。 說明：“Always Write Back”模式下，當電容不在位或在充電狀態下，RAID卡中DDR（即Cache）的寫數據將會丟失。不推薦使用該模式。
      I/O Policy	虛擬磁盤的I/O策略，應用于特殊的虛擬磁盤讀取，不影響預讀取Cache?？膳渲玫牟呗园ǎ? Direct：在讀、寫場景中的定義不同： 在讀場景中，直接從硬盤讀取數據。（“Read Policy”設置為“Read Ahead”時除外，此時讀數據經過RAID卡的Cache處理。） 在寫場景中，寫數據經過RAID卡的Cache處理。（“Write Policy”設置為“Write Through”時除外，此時寫數據不經過RAID卡的Cache處理，直接寫入硬盤。） Cached：所有讀和寫均經過RAID卡Cache處理。僅在配置CacheCade 1.1時需要設置為此參數值，其他場景不推薦。
      Access Policy	數據讀取的策略，分以下三種： Read/Write：可讀可寫。 Read Only：只讀訪問。 Blocked：禁止訪問。
      Drive Cache	物理硬盤Cache策略?？膳渲玫臓顟B(tài)有： Unchanged：保持當前硬盤Cache策略。 Enable：讀寫過程中數據經過硬盤寫Cache，使寫性能提升，但當系統意外掉電時，如果沒有保護機制，數據會丟失。 Disable：讀寫過程中數據不經過硬盤寫Cache，當系統意外掉電時，數據不會丟失。
      Disable Background Initialization	使能或禁用后臺初始化功能。
      Default Initialization	默認的初始化方式，包括： No：不進行初始化。 Fast：快速初始化。 Full：完全初始化。
      Emulation Type	控制邏輯盤在OS中上報的扇區。 Default：只要成員盤中有512e類型的硬盤，扇區大小顯示為512e（4K）。如果成員盤類型中沒有512e類型的硬盤，扇區大小顯示為512n。 Disable：如果成員盤中沒有512e類型的硬盤，扇區大小顯示為512n。 Force： 即使成員盤中沒有512e類型的硬盤，扇區大小仍然顯示512e（4K）。
      Save Configuration	保存當前配置。

3. 選擇RAID級別。
   1. 通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。
   2. 在打開的列表中選擇要配置的RAID級別“RAID 5”，并按“Enter”。
4. 添加成員盤。
   1. 通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。
   2. 在打開的列表中選擇成員盤來源，并按“Enter”。下面以“Unconfigured Capacity”為例說明配置過程。打開添加成員盤的界面，如圖12-22所示，界面參數如表12-12所示。圖12-22?添加成員盤

      表12-12?參數說明

      參數	說明
      Select Media Type	硬盤介質類型。
      Select Interface Type	硬盤接口類型。
      Logical Sector Size	分區大小。
      Check All	選中所有硬盤。
      Uncheck All	取消所有選中的硬盤。
      Apply Changes	保存配置。

   3. 在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。
      • 硬盤狀態為“Enabled”時表示該硬盤已選擇。
      • RAID 5支持的硬盤個數為3~32。
      • 當RAID卡下面所有RAID組中的硬盤總數超過32/240（取決于RAID Key的規格）時，硬盤無法加入RAID組。
   4. 按表12-12所述配置過濾條件。
   5. 選擇“Apply Changes”并按“Enter”。
   6. 選擇“OK”并按“Enter”完成成員盤配置。
5. 配置虛擬磁盤屬性。按照表12-11所述配置虛擬磁盤的其他屬性。
6. 保存配置。
   1. 選擇“Save Configuration”并按“Enter”。顯示操作確認界面。
   2. 選擇“Confirm”并按“Enter”。
   3. 選擇“Yes”并按“Enter”。提示The operation has been performed successfully。
   4. 選擇“OK”并按“Enter”完成配置。
7. 檢查配置結果。
   1. 按“ESC”返回上級界面。
   2. 選擇“Virtual Drive Management”并按“Enter”。顯示當前存在的RAID信息。

創建RAID 6

操作場景

• 加入到RAID組的硬盤數據將會被清除，創建RAID前請確認硬盤中無數據或數據不需要保留。
• Avago SAS3508支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD，同一RAID組必須使用同類型的硬盤，但可以使用不同容量或不同廠商的硬盤。
• 各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。

操作步驟

1. 備份硬盤數據，并登錄管理界面。具體操作方法請參見登錄管理界面（BIOS版本為V658及以上）或登錄管理界面（BIOS版本為V363及以下）。
2. 進入“Create Virtual Drive”界面。
   1. 在主界面中選擇“Main Menu”并按“Enter”。
   2. 選擇“Configuration Management”并按“Enter”。
   3. 選擇“Create Virtual Drive”并按“Enter”。打開RAID配置界面，如圖12-23和圖12-24所示，參數說明如表12-13所示。圖12-23?Create Virtual Drive（1）

      圖12-24?Create Virtual Drive（2）

      表12-13?參數說明

      參數	參數說明
      Select RAID Level	選擇RAID級別。
      Protect Virtual Drive	虛擬磁盤數據保護功能使能狀態。
      Select Drives From	虛擬磁盤成員盤來源。 成員盤來源分為： Unconfigured Capacity：未加入過虛擬磁盤的空閑硬盤。 Free Capacity：已存在的虛擬磁盤的剩余空間。
      Select Drives	選擇成員盤。
      Virtual Drive Name	虛擬磁盤名稱。
      Virtual Drive Size	虛擬磁盤的容量，默認為當前狀況下支持的最大容量。
      Virtual Drive Size Unit	容量單位。
      Strip Size	虛擬磁盤條帶大小，支持64KB、128KB、256KB、512KB、1MB等規格。
      Read Policy	虛擬磁盤的讀策略?？膳渲玫牟呗园ǎ? No Read Ahead：關閉預讀取功能。 Read Ahead：使能預讀取功能。控制器可以預讀取順序數據或預測需要即將使用到的數據并存儲在Cache中。 說明：為達到更優的硬盤性能，對于HDD（機械硬盤），建議將讀策略設置為“Read Ahead”，對于SSD（固態硬盤），建議將讀策略設置為“No Read Ahead”。
      Write Policy	虛擬磁盤的寫策略?？膳渲玫牟呗园ǎ? Write Back：當控制器Cache收到所有的傳輸數據后，將給主機返回數據傳輸完成信號。 Write Through：當磁盤子系統接收到所有傳輸數據后，控制器將給主機返回數據傳輸完成信號。 Always Write Back：在RAID卡無電容或電容損壞的情況下，強制使用“Write Back”模式。 說明：“Always Write Back”模式下，當電容不在位或在充電狀態下，RAID卡中DDR（即Cache）的寫數據將會丟失。不推薦使用該模式。
      I/O Policy	虛擬磁盤的I/O策略，應用于特殊的虛擬磁盤讀取，不影響預讀取Cache?？膳渲玫牟呗园ǎ? Direct：在讀、寫場景中的定義不同： 在讀場景中，直接從硬盤讀取數據。（“Read Policy”設置為“Read Ahead”時除外，此時讀數據經過RAID卡的Cache處理。） 在寫場景中，寫數據經過RAID卡的Cache處理。（“Write Policy”設置為“Write Through”時除外，此時寫數據不經過RAID卡的Cache處理，直接寫入硬盤。） Cached：所有讀和寫均經過RAID卡Cache處理。僅在配置CacheCade 1.1時需要設置為此參數值，其他場景不推薦。
      Access Policy	數據讀取的策略，分以下三種： Read/Write：可讀可寫。 Read Only：只讀訪問。 Blocked：禁止訪問。
      Drive Cache	物理硬盤Cache策略。可配置的狀態有： Unchanged：保持當前硬盤Cache策略。 Enable：讀寫過程中數據經過硬盤寫Cache，使寫性能提升，但當系統意外掉電時，如果沒有保護機制，數據會丟失。 Disable：讀寫過程中數據不經過硬盤寫Cache，當系統意外掉電時，數據不會丟失。
      Disable Background Initialization	使能或禁用后臺初始化功能。
      Default Initialization	默認的初始化方式，包括： No：不進行初始化。 Fast：快速初始化。 Full：完全初始化。
      Emulation Type	控制邏輯盤在OS中上報的扇區。 Default：只要成員盤中有512e類型的硬盤，扇區大小顯示為512e（4K）。如果成員盤類型中沒有512e類型的硬盤，扇區大小顯示為512n。 Disable：如果成員盤中沒有512e類型的硬盤，扇區大小顯示為512n。 Force： 即使成員盤中沒有512e類型的硬盤，扇區大小仍然顯示512e（4K）。
      Save Configuration	保存當前配置。

3. 選擇RAID級別。
   1. 通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。
   2. 在打開的列表中選擇要配置的RAID級別“RAID 6”，并按“Enter”。
4. 添加成員盤。
   1. 通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。
   2. 在打開的列表中選擇成員盤來源，并按“Enter”。下面以“Unconfigured Capacity”為例說明配置過程。打開添加成員盤的界面，如圖12-25所示，界面參數如表12-14所示。圖12-25?添加成員盤

      表12-14?參數說明

      參數	說明
      Select Media Type	硬盤介質類型。
      Select Interface Type	硬盤接口類型。
      Logical Sector Size	分區大小。
      Check All	選中所有硬盤。
      Uncheck All	取消所有選中的硬盤。
      Apply Changes	保存配置。

   3. 在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。
      • 硬盤狀態為“Enabled”時表示該硬盤已選擇。
      • RAID 6支持的硬盤個數為3~32。
      • 當RAID卡下面所有RAID組中的硬盤總數超過32/240（取決于RAID Key的規格）時，硬盤無法加入RAID組。
   4. 按表12-14所述配置過濾條件。
   5. 選擇“Apply Changes”并按“Enter”。
   6. 選擇“OK”并按“Enter”完成成員盤配置。
5. 配置虛擬磁盤屬性。按照表12-13所述配置虛擬磁盤的其他屬性。
6. 保存配置。
   1. 選擇“Save Configuration”并按“Enter”。顯示操作確認界面。
   2. 選擇“Confirm”并按“Enter”。
   3. 選擇“Yes”并按“Enter”。提示The operation has been performed successfully。
   4. 選擇“OK”并按“Enter”完成配置。
7. 檢查配置結果。
   1. 按“ESC”返回上級界面。
   2. 選擇“Virtual Drive Management”并按“Enter”。顯示當前存在的RAID信息。

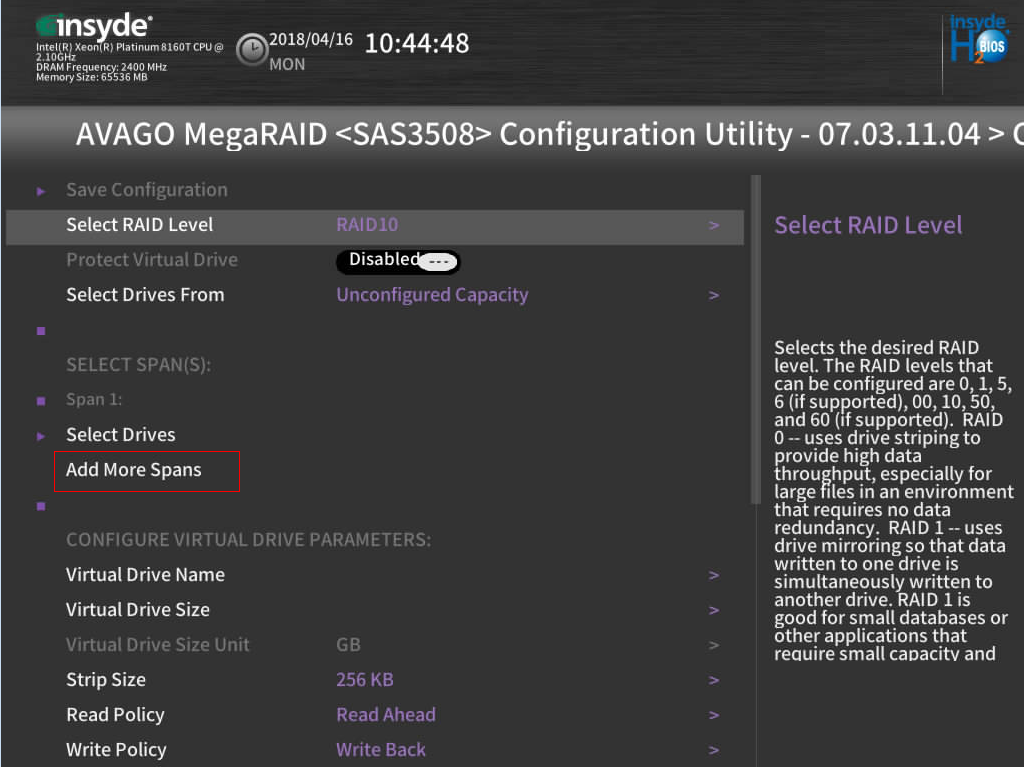

創建RAID 10

操作場景

• 加入到RAID組的硬盤數據將會被清除，創建RAID前請確認硬盤中無數據或數據不需要保留。
• Avago SAS3508支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD，同一RAID組必須使用同類型的硬盤，但可以使用不同容量或不同廠商的硬盤。
• 各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。

操作步驟

1. 備份硬盤數據，并登錄管理界面。具體操作方法請參見登錄管理界面（BIOS版本為V658及以上）或登錄管理界面（BIOS版本為V363及以下）。
2. 進入“Create Virtual Drive”界面。
   1. 在主界面中選擇“Main Menu”并按“Enter”。
   2. 選擇“Configuration Management”并按“Enter”。
   3. 選擇“Create Virtual Drive”并按“Enter”。打開RAID配置界面，如圖12-26和圖12-27所示，參數說明如表12-15所示。圖12-26?Create Virtual Drive（1）

      圖12-27?Create Virtual Drive（2）

      表12-15?參數說明

      參數	參數說明
      Select RAID Level	選擇RAID級別。
      Protect Virtual Drive	虛擬磁盤數據保護功能使能狀態。
      Select Drives From	虛擬磁盤成員盤來源。 成員盤來源分為： Unconfigured Capacity：未加入過虛擬磁盤的空閑硬盤。 Free Capacity：已存在的虛擬磁盤的剩余空間。
      Select Drives	選擇成員盤。
      Virtual Drive Name	虛擬磁盤名稱。
      Virtual Drive Size	虛擬磁盤的容量，默認為當前狀況下支持的最大容量。
      Virtual Drive Size Unit	容量單位。
      Strip Size	虛擬磁盤條帶大小，支持64KB、128KB、256KB、512KB、1MB等規格。
      Read Policy	虛擬磁盤的讀策略?？膳渲玫牟呗园ǎ? No Read Ahead：關閉預讀取功能。 Read Ahead：使能預讀取功能。控制器可以預讀取順序數據或預測需要即將使用到的數據并存儲在Cache中。 說明：為達到更優的硬盤性能，對于HDD（機械硬盤），建議將讀策略設置為“Read Ahead”，對于SSD（固態硬盤），建議將讀策略設置為“No Read Ahead”。
      Write Policy	虛擬磁盤的寫策略?？膳渲玫牟呗园ǎ? Write Back：當控制器Cache收到所有的傳輸數據后，將給主機返回數據傳輸完成信號。 Write Through：當磁盤子系統接收到所有傳輸數據后，控制器將給主機返回數據傳輸完成信號。 Always Write Back：在RAID卡無電容或電容損壞的情況下，強制使用“Write Back”模式。 說明：“Always Write Back”模式下，當電容不在位或在充電狀態下，RAID卡中DDR（即Cache）的寫數據將會丟失。不推薦使用該模式。
      I/O Policy	虛擬磁盤的I/O策略，應用于特殊的虛擬磁盤讀取，不影響預讀取Cache?？膳渲玫牟呗园ǎ? Direct：在讀、寫場景中的定義不同： 在讀場景中，直接從硬盤讀取數據。（“Read Policy”設置為“Read Ahead”時除外，此時讀數據經過RAID卡的Cache處理。） 在寫場景中，寫數據經過RAID卡的Cache處理。（“Write Policy”設置為“Write Through”時除外，此時寫數據不經過RAID卡的Cache處理，直接寫入硬盤。） Cached：所有讀和寫均經過RAID卡Cache處理。僅在配置CacheCade 1.1時需要設置為此參數值，其他場景不推薦。
      Access Policy	數據讀取的策略，分以下三種： Read/Write：可讀可寫。 Read Only：只讀訪問。 Blocked：禁止訪問。
      Drive Cache	物理硬盤Cache策略。可配置的狀態有： Unchanged：保持當前硬盤Cache策略。 Enable：讀寫過程中數據經過硬盤寫Cache，使寫性能提升，但當系統意外掉電時，如果沒有保護機制，數據會丟失。 Disable：讀寫過程中數據不經過硬盤寫Cache，當系統意外掉電時，數據不會丟失。
      Disable Background Initialization	使能或禁用后臺初始化功能。
      Default Initialization	默認的初始化方式，包括： No：不進行初始化。 Fast：快速初始化。 Full：完全初始化。
      Emulation Type	控制邏輯盤在OS中上報的扇區。 Default：只要成員盤中有512e類型的硬盤，扇區大小顯示為512e（4K）。如果成員盤類型中沒有512e類型的硬盤，扇區大小顯示為512n。 Disable：如果成員盤中沒有512e類型的硬盤，扇區大小顯示為512n。 Force： 即使成員盤中沒有512e類型的硬盤，扇區大小仍然顯示512e（4K）。
      Save Configuration	保存當前配置。

3. 選擇RAID級別。
   1. 通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。
   2. 在打開的列表中選擇要配置的RAID級別“RAID 10”，并按“Enter”。
4. 創建第1個Span。
   1. 通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。
   2. 在打開的列表中選擇成員盤來源，并按“Enter”。下面以“Unconfigured Capacity”為例說明配置過程。打開添加成員盤的界面，如圖12-28所示，界面參數如表12-16所示。圖12-28?添加成員盤

      表12-16?參數說明

      參數	說明
      Select Media Type	硬盤介質類型。
      Select Interface Type	硬盤接口類型。
      Logical Sector Size	分區大小。
      Check All	選中所有硬盤。
      Uncheck All	取消所有選中的硬盤。
      Apply Changes	保存配置。

   3. 按表12-16所述配置過濾條件。
   4. 在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。
      • 硬盤狀態為“Enabled”時表示該硬盤已選擇。
      • RAID 10支持2～8個Span，每個Span支持的硬盤數為2~16/32（偶數），且各個Span的硬盤數量必須保持一致。
      • RAID 10支持的硬盤總數為4~32/240（偶數）。
      • 當RAID卡下面所有RAID組中的硬盤總數超過32/240（取決于RAID Key的規格）時，硬盤無法加入RAID組。
   5. 選擇“Apply Changes”按“Enter”保存配置。
   6. 單擊“OK”完成成員盤配置。
5. 創建第2個Span。 當配置的級別為RAID 10時，需要配置多個Span，此時配置界面如圖12-29所示。 圖12-29?RAID 10的配置界面

   1. 選擇“Add More Spans”并按“Enter”。
   2. 選擇“Select Drives”并按“Enter”。
   3. 在打開的列表中選擇第2個Span的成員盤。
   4. 選擇完成后，將光標移至“Apply Changes”按“Enter”保存配置。
   5. 單擊“OK”完成成員盤配置。
6. 根據業務需要重復5，使用其他空閑硬盤創建多個Span。RAID10至少需要創建2個Span，最多可以創建8個Span。
7. 配置虛擬磁盤屬性。按照表12-15所述配置虛擬磁盤的其他屬性。
8. 保存配置。
   1. 選擇“Save Configuration”并按“Enter”。顯示操作確認界面。
   2. 選擇“Confirm”并按“Enter”。
   3. 選擇“Yes”并按“Enter”。提示The operation has been performed successfully。
   4. 選擇“OK”并按“Enter”完成配置。
9. 檢查配置結果。
   1. 按“ESC”返回上級界面。
   2. 選擇“Virtual Drive Management”并按“Enter”。顯示當前存在的RAID信息。

設置啟動項

• 設置RAID卡下的啟動項
• 設置服務器的啟動項

設置RAID卡下的啟動項

請通過Controller Management的“Select Boot Device”選項設置啟動項。
