連接GE/10GE電端口
通過網線將控制框GE/10GE電端口與應用服務器端口進行連接，建立業務通道，實現存儲設備與應用服務器之間的數據交換。
前提條件
本安裝過程中所需要的安裝工具和材料包括：
- 網線
- 線扣
- 斜口鉗
背景信息
- 當GE電端口的速率設置為1000Mb時，不支持半雙工模式。
- 當GE電端口或應用服務器（或交換機）的網口為非自適應模式時，必須使用交叉網線連接控制框和應用服務器，否則可能導致控制框和應用服務器之間無法通信。
為了提高系統可靠性請仔細閱讀并遵循下面的規則：
- 2U控制框和3U控制框：
- 同一個存儲系統中，控制器A和控制器B的ETH端口連線保持對稱，即兩個控制器上接口模塊所在的槽位相同且使用的端口位置相同。
- 對于端口綁定場景，同一個存儲系統中，控制器A和控制器B綁定端口的所有成員端口位置對稱，即兩個控制器上接口模塊所在的槽位相同且使用的端口位置相同。
- 6U控制框：
- 同一個存儲系統中，控制器A和控制器B、控制器C和控制器D的ETH端口連線保持對稱，即兩個控制器上接口模塊所在的槽位相同且使用的端口位置相同。
- 對于端口綁定場景，同一個存儲系統中，控制器A和控制器B、控制器C和控制器D綁定端口的所有成員端口位置對稱，即兩個控制器上接口模塊所在的槽位相同且使用的端口位置相同。
存儲設備與應用服務器的連接方式有兩種：
- GE電端口使用的標準線纜是CAT5網線，也可使用CAT6A屏蔽網線。10GE電端口使用的標準線纜是1m~3m的CAT6A屏蔽網線。
- 10GE電端口與GE電端口的連線方法相同，下圖以GE電端口連接應用服務器為例進行說明。
- 直接連接。如圖7-23、圖7-24和圖7-25所示。

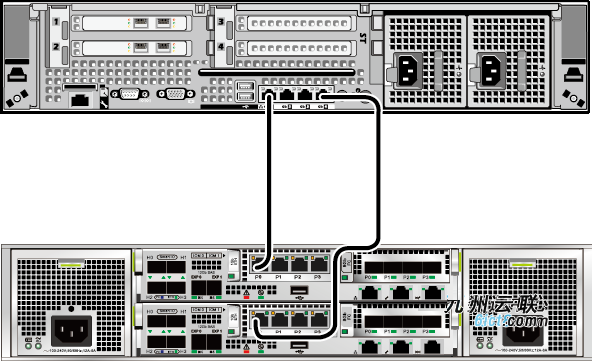

圖7-23?GE電端口直接連接應用服務器（2U控制框）

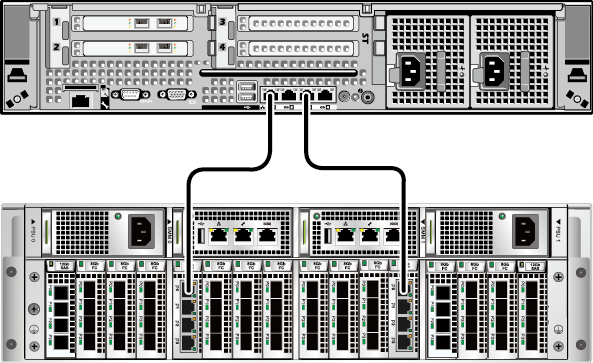

圖7-24?GE電端口直接連接應用服務器（3U控制框）

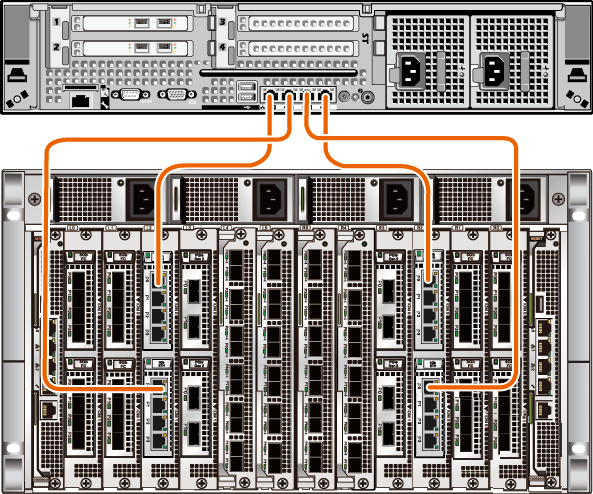

圖7-25?GE電端口直接連接應用服務器（6U控制框）
- 通過交換機連接。如圖7-26、圖7-27和圖7-28所示。

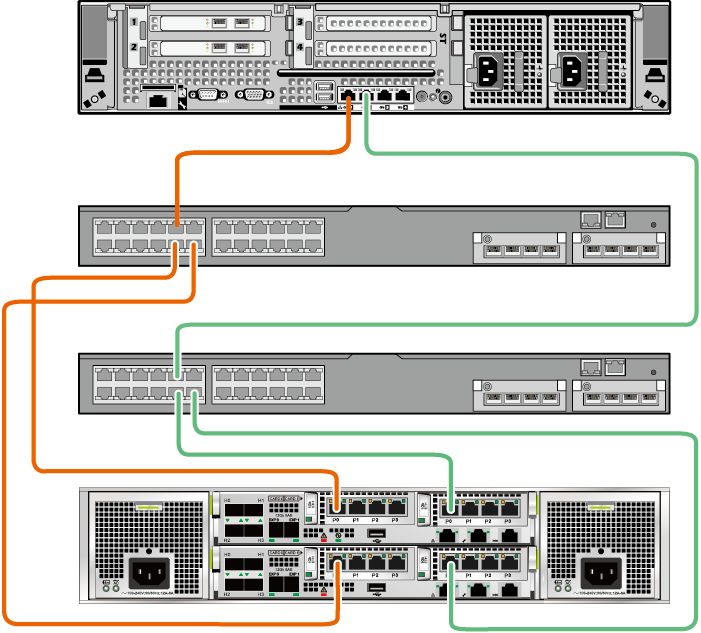

圖7-26?GE電端口通過以太網交換機連接應用服務器（2U控制框的四鏈路冗余）

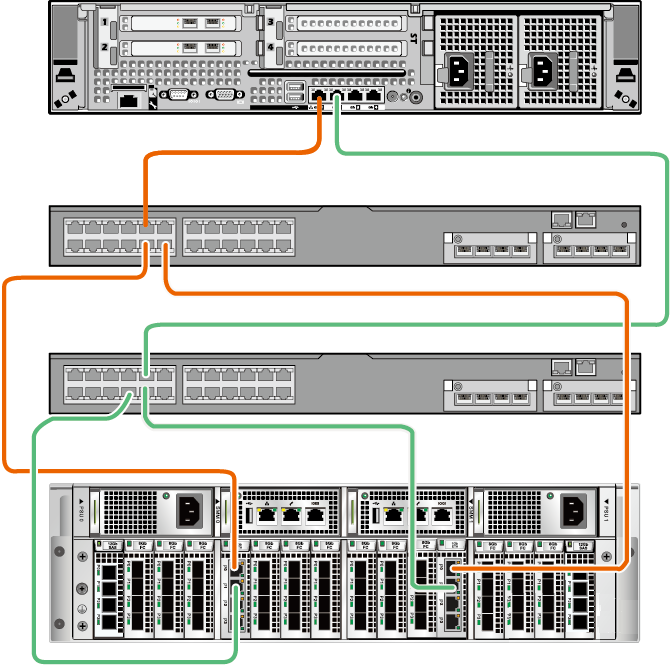

圖7-27?GE電端口通過以太網交換機連接應用服務器（3U控制框的四鏈路冗余）

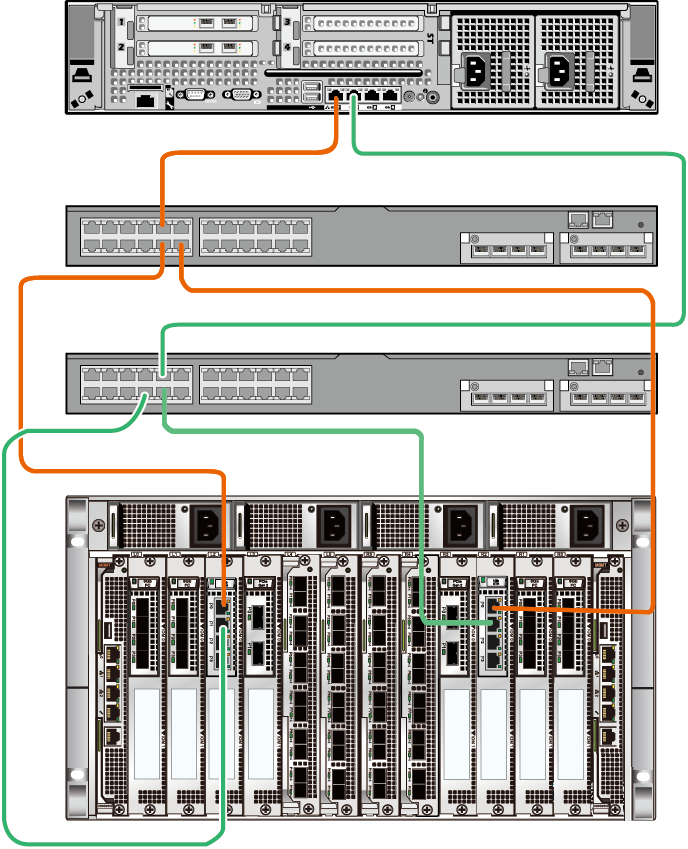

圖7-28?GE電端口通過以太網交換機連接應用服務器（6U控制框的四鏈路冗余）
本文以連接6U控制框的兩個控制器為例繪制四鏈路冗余組網，連接四個控制器的組網方法與之類似（即每個控制器與每個交換機都有連接）。
通過以太網交換機連接時，建議您提前做好以下規劃：
- 交換機網段的規劃。確定本次使用網段對應的交換機端口。
- 交換機的首尾端口常用于交換機之間互相連接。
下面操作步驟以連接GE電端口為例進行說明。
操作步驟
- 將網線的一端插入GE電端口。
- 建立與應用服務器網口的連接。
- 直接連接。將網線的另一端直接連接應用服務器網口。
- 通過以太網交換機連接。將網線的另一端連接至交換機。再使用網線連接交換機至應用服務器。
- 重復步驟1到步驟2，連接其他GE電端口至應用服務器。
- 布放、綁扎網線。
