華為OceanStor 5000, 5000F, 6000, 6000F系列存儲與服務器鏈接說明（連接FC前端端口）

背景信息

安裝光纖時，請不要將眼睛靠近或直視光纖口。

連接光纖時，注意以下事項：

• 光模塊為靜電敏感器件，運輸、儲存和使用過程中應置于防靜電、防塵環境。
• 在進行連線操作時，請根據實際需求和線纜上的標識信息選擇對應的線纜。
• 光纖連接器必須保持清潔，且無刮痕損傷。
• 未使用的光纖和光模塊應套上保護帽。
• 光纖的彎折半徑要求大于5cm。

為了提高系統可靠性請仔細閱讀并遵循下面的規則：

• 2U控制框和3U控制框：同一個存儲系統中，控制器A和控制器B的FC前端端口連線保持對稱，即兩個控制器上接口模塊所在的槽位相同且使用的端口位置相同。
• 6U控制框：同一個存儲系統中，控制器A和控制器B、控制器C和控制器D的FC前端端口連線保持對稱，即兩個控制器上接口模塊所在的槽位相同且使用的端口位置相同。

存儲設備與應用服務器的連接方式有兩種：

• 直接連接，如圖7-29、圖7-30和圖7-31所示。

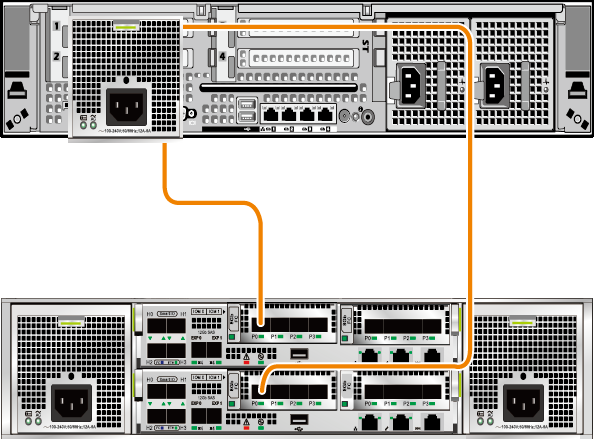

圖7-29?FC前端端口（4端口）直連到應用服務器（2U控制框）

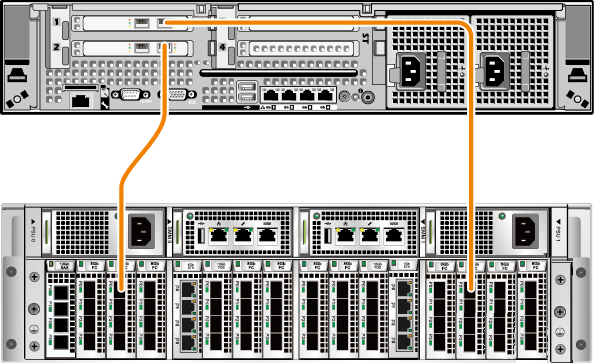

圖7-30?FC前端端口（4端口）直連到應用服務器（3U控制框）

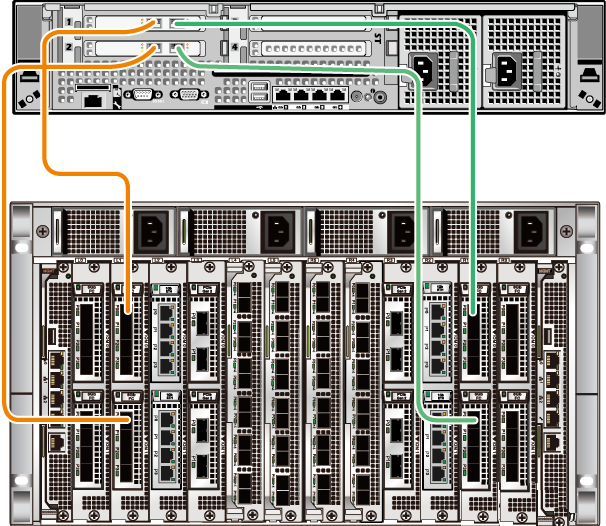

圖7-31?FC前端端口（4端口）直連到應用服務器（6U控制框）

• 通過FC光纖交換機連接，如圖7-32、圖7-33和圖7-34所示。

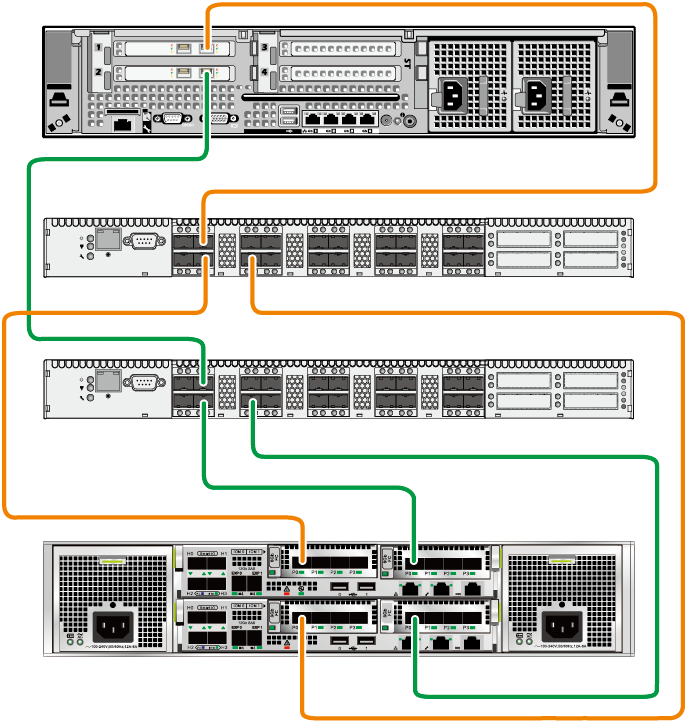

圖7-32?FC前端端口（4端口）通過交換機連接應用服務器（2U控制框的四鏈路冗余）

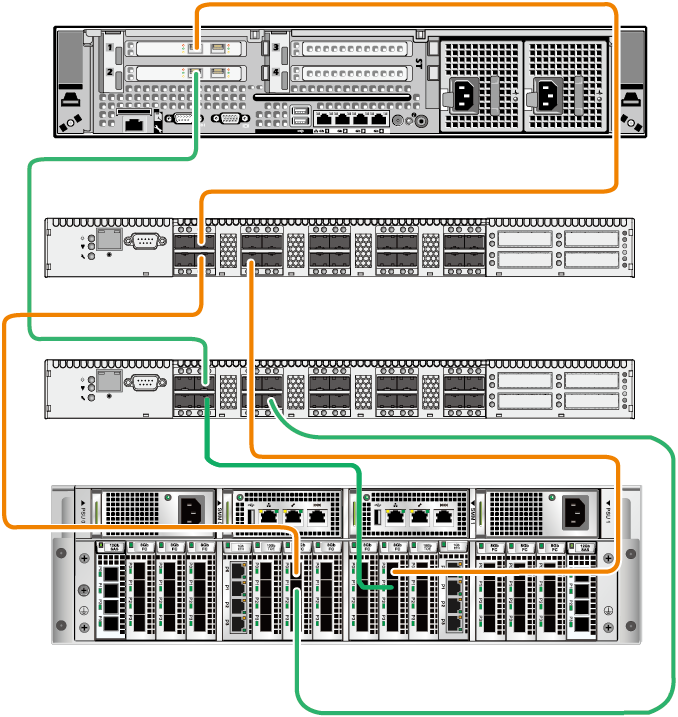

圖7-33?FC前端端口（4端口）通過交換機連接應用服務器（3U控制框的四鏈路冗余）

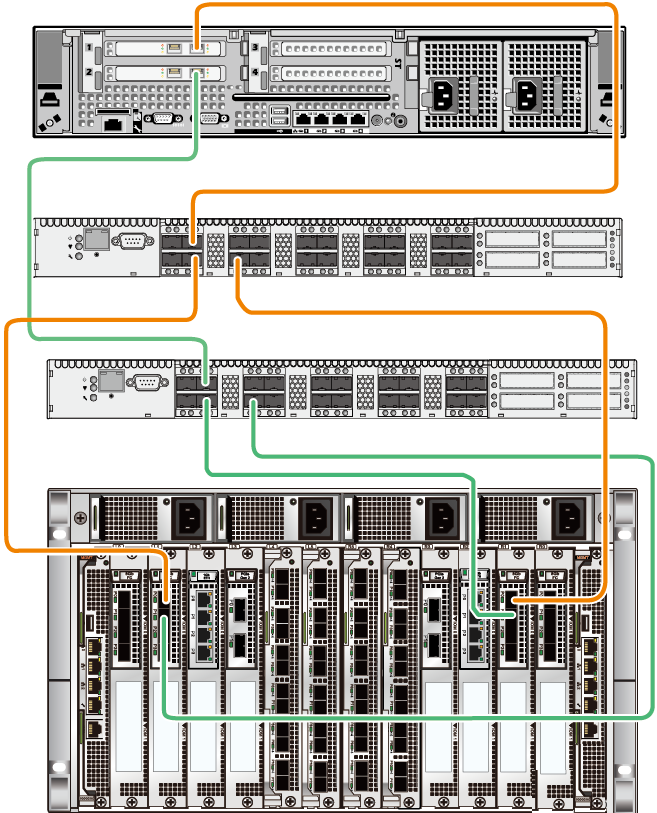

圖7-34?FC前端端口（4端口）通過交換機連接應用服務器（6U控制框的四鏈路冗余）

本文以連接6U控制框的兩個控制器為例繪制四鏈路冗余組網，連接四個控制器的組網方法與之類似（即每個控制器與每個交換機都有連接）。

通過FC光纖交換機連接時，建議您提前做好以下規劃：

• 規劃交換機Zone劃分。確定劃分的Zone對應的交換機端口。
• 交換機的首尾端口常用于交換機之間互相連接。

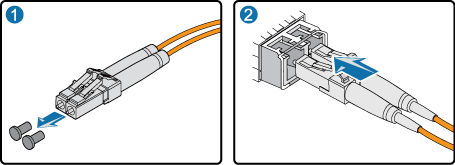

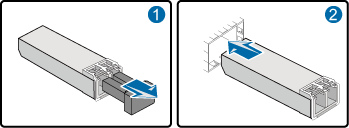

下面操作步驟以連接8Gb FC前端端口(4端口）為例進行說明。
